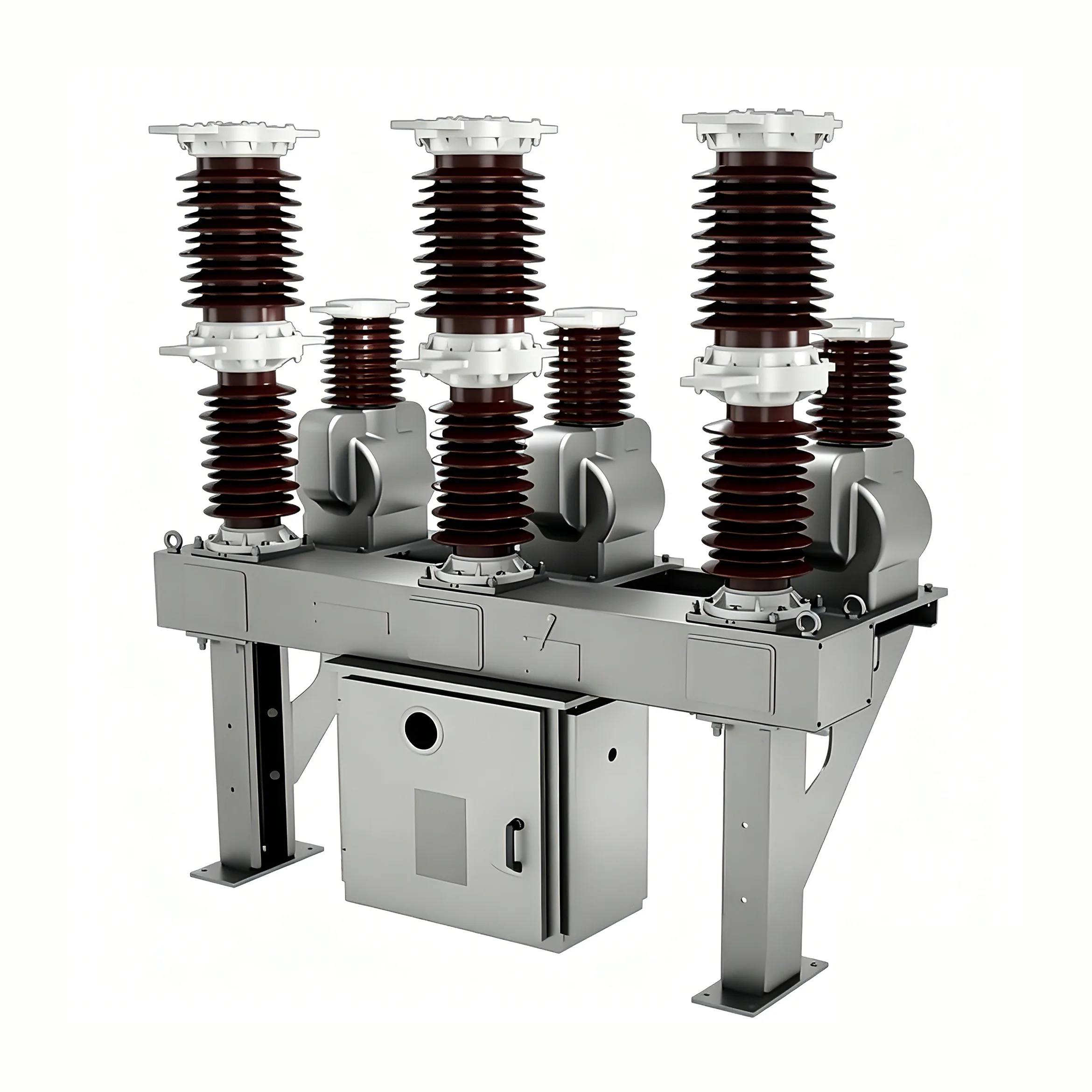

40.5kv स्विच रिक्लोजर

40.5kv स्विच ब्रेकर (इसके बाद इसे "सर्किट ब्रेकर" कहा जाएगा) आउटडोर वैक्यूम सर्किट ब्रेकर की एक नई पीढ़ी है जिसे Youbian द्वारा उन्नत विदेशी तकनीक पेश करके और इसे चीन के बिजली उद्योग की विशेषताओं के साथ जोड़कर विकसित किया गया है। मुख्य रूप से शहरी और ग्रामीण बिजली ग्रिडों में 10-35kV की बाहरी वितरण प्रणालियों के लिए उपयोग किया जाता है। लोड करंट, ओवरलोड करंट और शॉर्ट-सर्किट करंट के अनुप्रयोग के साथ, इसका उपयोग अन्य समान स्थितियों में भी किया जा सकता है।

काम का माहौल

पर्यावरण का तापमान: -40 ℃ से 85 ℃

दैनिक तापमान अंतर: 25 ℃

ऊंचाई: ≤ 2000 मी

हवा की गति 35m/s से अधिक नहीं

कोई सामान्य तीव्रता का कंपन नहीं

कोई मजबूत संक्षारक गैसें या मीडिया (जैसे एसिड, क्षार, कीचड़, आदि)

प्रदूषण स्तर: IV

चार्जिंग तापमान: -40 ℃ से 85 ℃

विशेषताएँ

40.5kv स्विच रिक्लोज़र एक उन्नत डिज़ाइन उत्पाद है जो ANSI/IEC मानकों का अनुपालन करता है, एक चुंबकीय एक्चुएटर, ऑन/ऑफ डिवाइस (RCWE प्रकार ACR में मैन्युअल क्लोजिंग डिवाइस नहीं है), 3 वर्तमान सेंसर, 3 वोल्टेज सेंसर तक, और सुरक्षा वक्र (प्रोग्रामयोग्य), समन्वय तर्क (प्रोग्रामयोग्य), प्रोग्रामयोग्य संचार प्रोटोकॉल, पीसी सॉफ़्टवेयर, एपीपी नियंत्रण उपकरण इत्यादि जैसे अधिक कार्यों से सुसज्जित है, और RWK352 नियंत्रक का उपयोग करता है।

40.5kv स्विच रिक्लोजर सिलिकॉन रबर से लेपित एक ठोस इंसुलेटेड रिक्लोजर है और इसमें SF6 गैस सीलिंग का उपयोग नहीं किया जाता है। इस रिक्लोजर में उच्च क्रीपेज दूरी और उच्च इन्सुलेशन स्तर है, जो 42kV स्तर, BIL200kV तक के सिस्टम के लिए उपयुक्त है।

40.5kV स्विच रिक्लोज़र को 40.5kV के रेटेड वोल्टेज के साथ तीन-चरण AC 50/60Hz के लिए डिज़ाइन किया गया है, और यह आउटडोर हाई-वोल्टेज स्विचगियर के लिए उपयुक्त है। मुख्य रूप से लोड करंट, ओवरलोड करंट और शॉर्ट-सर्किट करंट को तोड़ने के लिए शहरी और ग्रामीण पावर ग्रिड, सबस्टेशन और औद्योगिक और खनन उद्यमों की वितरण प्रणालियों में उपयोग किया जाता है। वैक्यूम सर्किट ब्रेकरों के विशेष प्रदर्शन के कारण, वे उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त हैं जिन्हें लगातार संचालन और तेल मुक्त संशोधन की आवश्यकता होती है।

सर्किट ब्रेकर का यह मॉडल यह सुनिश्चित करने के लिए तीन-चरण अलग पोल संरचना को अपनाता है कि एकल-चरण दोष तीन-चरण शॉर्ट सर्किट का कारण नहीं बनेगा। वैक्यूम आर्क बुझाने वाला कक्ष प्रत्येक चरण के इन्सुलेशन आस्तीन के अंदर स्थित होता है, जो संक्षेपण के कारण होने वाले शॉर्ट सर्किट दोषों के जोखिम को समाप्त करता है। 40.5kv स्विच ब्रेकर का बाहरी इन्सुलेशन आयातित आउटडोर एपॉक्सी राल या सिलिकॉन रबर सामग्री से बना है, जिसमें उत्कृष्ट हाइड्रोफोबिसिटी और एंटी-फाउलिंग प्रदर्शन है, जो इसे उच्च मौसम प्रतिरोध आवश्यकताओं और कठोर परिचालन स्थितियों वाले बाहरी वातावरण के लिए उपयुक्त बनाता है। सर्किट ब्रेकर की समग्र संरचना कॉम्पैक्ट होती है, यह एक छोटे से क्षेत्र पर कब्जा करता है, हल्का होता है, और स्थापित करना आसान होता है। बॉक्स का आंतरिक भाग ट्रांसफार्मर तेल से भरा है, लेकिन इसमें सल्फर हेक्साफ्लोराइड गैस नहीं है, जो तेल मुक्त परिवर्तन और पर्यावरण संरक्षण की आवश्यकताओं को पूरा करता है।

उत्पाद मानक

यह सर्किट ब्रेकर निम्नलिखित मानकों का अनुपालन करता है: GB1984: उच्च वोल्टेज सर्किट ब्रेकर; जीबी/टी11022: उच्च वोल्टेज स्विचगियर और नियंत्रण उपकरण के लिए सामान्य तकनीकी आवश्यकताएँ; जेबी3855:3.6~40.5केवी आउटडोर एसी हाई वोल्टेज वैक्यूम सर्किट ब्रेकर डीएल/टी403:12~40। 5kV AC हाई वोल्टेज वैक्यूम सर्किट ब्रेकर ऑर्डर करने के लिए तकनीकी विशिष्टताएँ IEC56: AC हाई वोल्टेज सर्किट ब्रेकर
