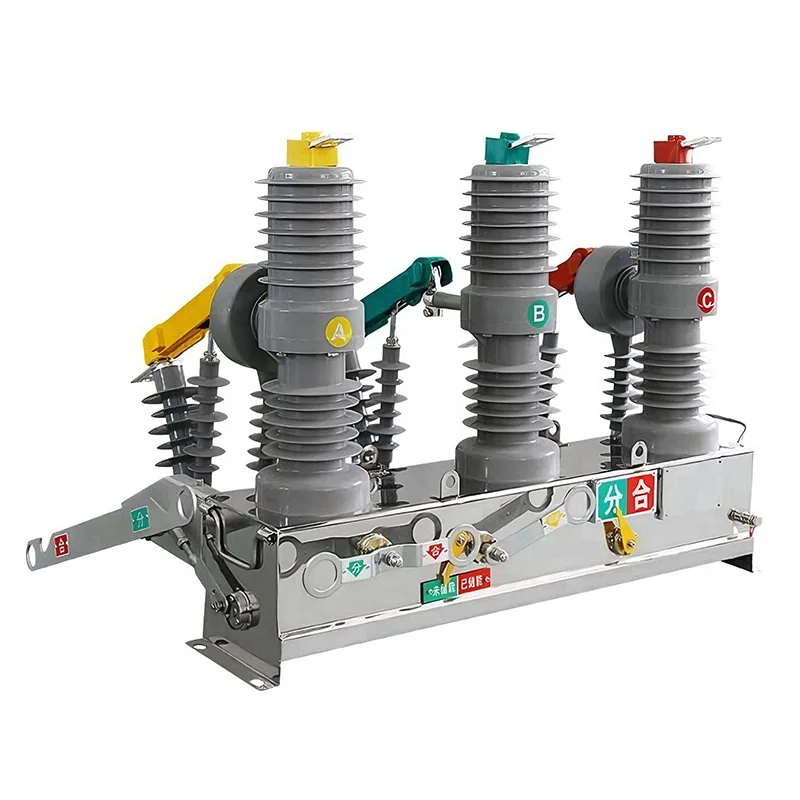

Youbian में, हमारा डिज़ाइन 11 kV वैक्यूम सर्किट ब्रेकर के 12kV रेटेड मानक के आसपास केंद्रित है, जो 11 kV पावर ग्रिड की प्रदर्शन आवश्यकताओं को व्यापक रूप से कवर और अनुकूलित करता है। पुरानी तकनीकों के विपरीत, ये सर्किट ब्रेकर आर्क को बुझाने के लिए उच्च वैक्यूम वातावरण पर निर्भर करते हैं, जिससे पावर ग्रिड स्थिर होता है और कर्मियों की सुरक्षा सुनिश्चित होती है।
11 केवी वैक्यूम सर्किट ब्रेकर में "वैक्यूम" वैक्यूम आर्क बुझाने वाले कक्ष (आमतौर पर वैक्यूम बोतल के रूप में जाना जाता है) के अंदर के वातावरण को संदर्भित करता है। यह व्यवस्था का मूल है. हवा या तेल की तुलना में अपनी बेहतर ढांकता हुआ ताकत (इन्सुलेशन क्षमता) के कारण, वैक्यूम छोटे संपर्क अंतराल प्राप्त कर सकता है और उच्च वोल्टेज का सामना कर सकता है।
जब हमारा 11 केवी वैक्यूम सर्किट ब्रेकर चालू होता है, तो संपर्क पृथक्करण स्थायी रूप से सील किए गए वैक्यूम कक्ष के अंदर होता है। गैस अणुओं की अनुपस्थिति के कारण, चाप को बनाए रखने के लिए लगभग कुछ भी नहीं है, इस प्रकार तेजी से दोष अलगाव प्राप्त होता है।
हमारे उपकरण की चाप बुझाने की प्रक्रिया सटीक और तात्कालिक है। इसके कार्य सिद्धांत को लागू करने के लिए हमारा डिज़ाइन यहां दिया गया है:
1. संपर्क पृथक्करण: जब किसी खराबी का पता चलता है, तो संपर्क अलग हो जाते हैं।
2. धातु वाष्प चाप: संपर्क सामग्री में धातु वाष्प के कारण, संक्षेप में एक चाप बनेगा।
3. तीव्र प्रसार: निर्वात वातावरण के कारण, धातु वाष्प अत्यंत तेज गति से फैलेगा और फैलेगा।
4. जीरो क्रॉसिंग सर्किट ब्रेकर: जब करंट पहली बार शून्य को पार करता है, तो आर्क उस गति की तुलना में ढांकता हुआ ताकत की तेज रिकवरी दर के कारण बुझ जाता है, जिस गति से वोल्टेज बढ़ता है और आर्क को फिर से सक्रिय करता है।
हम वैक्यूम प्रौद्योगिकी पर स्विच करने की वकालत करते हैं क्योंकि यह पुराने जमाने के तेल या गैस सर्किट ब्रेकरों से जुड़ी पर्यावरणीय और रखरखाव जिम्मेदारियों को समाप्त कर देता है। निम्नलिखित तुलना करता है कि पर्यावरण के अनुकूल सर्किट ब्रेकर आधुनिक बुनियादी ढांचे के लिए बेहतर विकल्प क्यों हैं।
चाप बुझाने की क्षमता: मध्यम/उच्च वैक्यूम (सीलबंद) तेल या संपीड़ित हवा
रखरखाव: बहुत दुर्लभ (जीवन भर सीलिंग) उच्च (तेल प्रतिस्थापन, सफाई संपर्क)
अग्नि जोखिम: कोई नहीं (कोई तेल नहीं और कोई SF6 नहीं) उच्च (तेल ज्वलनशील)
सेवा जीवन: लंबा (20-30 वर्ष) छोटा (उपयोग के साथ पुराना होना)
आकार: कॉम्पैक्ट मॉड्यूलर/भारी
पर्यावरणीय प्रभाव: पर्यावरण संरक्षण/तेल रिसाव या एसएफ6 उत्सर्जन का जोखिम
वैक्यूम तकनीक को अपनाने से, हमारा 11 केवी वैक्यूम सर्किट ब्रेकर न केवल सुरक्षित है, बल्कि उपकरण के पूरे जीवनचक्र के दौरान परिचालन लागत को भी काफी कम कर देता है।
हालाँकि इन उपकरणों को 11kV बिजली आपूर्ति नेटवर्क में तैनात किया गया है, आवश्यक सुरक्षा मार्जिन सुनिश्चित करने के लिए 11kV वैक्यूम सर्किट ब्रेकर का रेटेड वोल्टेज 12kV है। रेटेड निरंतर धारा उस भार क्षमता को निर्धारित करती है जिसे एक सर्किट ब्रेकर सामान्य ऑपरेशन के दौरान झेल सकता है। हम विशिष्ट लोड आवश्यकताओं को पूरा करने के लिए लचीले कॉन्फ़िगरेशन प्रदान करते हैं:
रेटेड वर्तमान 630ए: मानक वितरण फीडर और छोटे औद्योगिक भार के लिए उपयुक्त।
1250ए से 1600ए: विशेष रूप से मुख्य आने वाली लाइनों और भारी औद्योगिक मशीनरी के लिए डिज़ाइन किया गया।
अनुकूलन: विशिष्ट स्विचगियर कॉन्फ़िगरेशन के आधार पर उच्च रेटेड मान प्रदान किए जा सकते हैं।
दोषों का सुरक्षित विच्छेदन किसी भी वैक्यूम सर्किट ब्रेकर का सबसे महत्वपूर्ण कार्य है। हमारे 11 केवी वैक्यूम सर्किट ब्रेकर में 20kA से 31.5kA की शॉर्ट-सर्किट ब्रेकिंग क्षमता है, जो डाउनस्ट्रीम उपकरणों को नुकसान पहुंचाए बिना बड़ी गलती धाराओं को तुरंत साफ़ करने की क्षमता सुनिश्चित करती है।
हम वैश्विक विनिर्माण मानकों का सख्ती से पालन करते हैं। प्रत्येक इकाई एक वैक्यूम सर्किट ब्रेकर (वीसीबी) से सुसज्जित है जो आईईसी 62271-100 मानक का अनुपालन करती है, जो गोताखोरों के बीच प्रदर्शन में स्थिरता सुनिश्चित करती है।
