वर्तमान ट्रांसफार्मर के लक्षण.

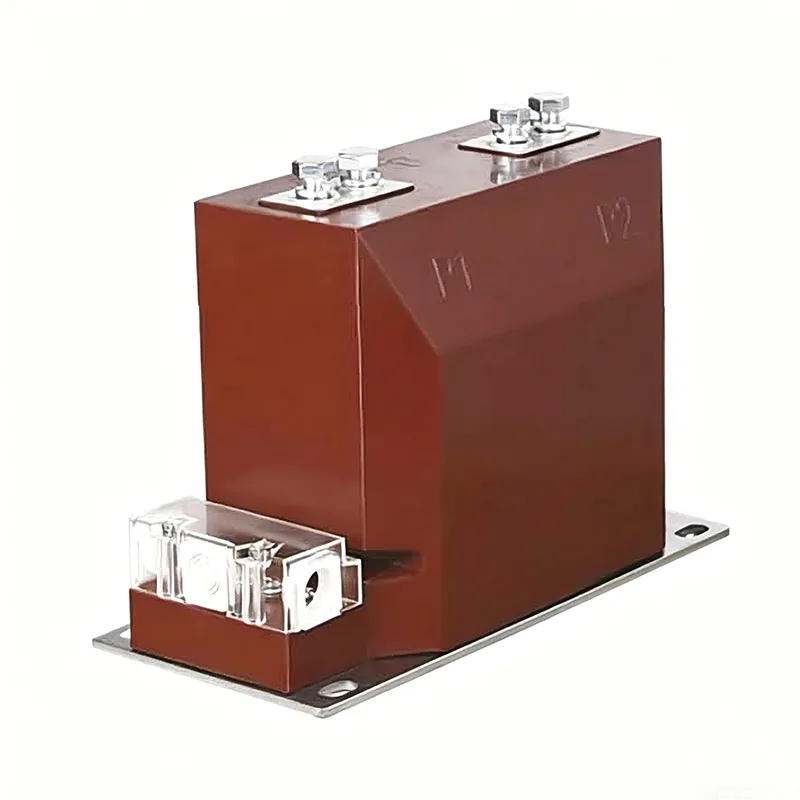

A र्तमान ट्रांसफार्मरएक विद्युत उपकरण है जो विद्युत चुम्बकीय प्रेरण के सिद्धांत पर संचालित होता है। इसका उपयोग मुख्य रूप से बिजली प्रणाली में बड़े करंट को एक अनुपात में छोटे करंट में परिवर्तित करने के लिए किया जाता है, ताकि माप, सुरक्षा और नियंत्रण की सुविधा हो सके।

1. कार्य सिद्धांत और संरचनात्मक विशेषताएं

विद्युतचुंबकीय प्रेरण सिद्धांत: वर्तमान ट्रांसफार्मर मापे जाने वाले सर्किट में प्राथमिक वाइंडिंग (कम घुमावों के साथ) को श्रृंखला में जोड़ता है, और द्वितीयक वाइंडिंग (अधिक घुमावों के साथ) धारा के आनुपातिक रूपांतरण को प्राप्त करने के लिए माप या सुरक्षा उपकरण से जुड़ा होता है।

अनुमानित शॉर्ट-सर्किट स्थिति: द्वितीयक पक्ष आमतौर पर कम-प्रतिबाधा उपकरणों या रिले से जुड़ा होता है, और वर्तमान संचरण की सटीकता सुनिश्चित करने के लिए शॉर्ट सर्किट के करीब की स्थिति में संचालित होता है।

2. विद्युत अलगाव और सुरक्षा

उच्च वोल्टेज अलगाव: ऑपरेटरों और उपकरणों को नुकसान से बचाने के लिए उच्च वोल्टेज प्रणालियों को ट्रांसफार्मर के माध्यम से मापने वाले उपकरणों से अलग किया जाता है।

सेकेंडरी साइड ओपन-सर्किटेड नहीं होना चाहिए: यदि सेकेंडरी साइड ओपन-सर्किटेड है, तो इससे उच्च वोल्टेज का खतरा होगा, जो उपकरण को नुकसान पहुंचा सकता है या व्यक्तिगत सुरक्षा को खतरे में डाल सकता है। इसलिए, यह सुनिश्चित करना आवश्यक है कि सेकेंडरी सर्किट हमेशा बंद रहे।

3. मापन और सुरक्षा कार्य

माप के लिए विद्युत धारा ट्रांसफार्मर: सामान्य धारा सीमा के भीतर सटीक माप के लिए उपयोग किया जाता है। सामान्य सटीकता ग्रेड में 0.2, 0.5, और 1 स्तर आदि शामिल हैं।

सुरक्षात्मक वर्तमान ट्रांसफार्मर: उच्च सटीकता सीमा कारक और एंटी-संतृप्ति क्षमता के साथ गलती की स्थिति में गलती की वर्तमान जानकारी प्रदान करता है, जैसे कि 5पी और 10पी स्तर।

4. वर्गीकरण एवं प्रकार विविधता

कार्य के अनुसार: दो श्रेणियों में विभाजित: माप प्रकार और सुरक्षा प्रकार।

इन्सुलेशन माध्यम द्वारा: शुष्क प्रकार, कास्ट प्रकार, तेल-डूबे हुए प्रकार और गैस-इन्सुलेटेड प्रकार सहित।

स्थापना विधि के अनुसार: जैसे कि थ्रू-टाइप, पिलर-टाइप, स्लीव-टाइप और बसबार-टाइप।
