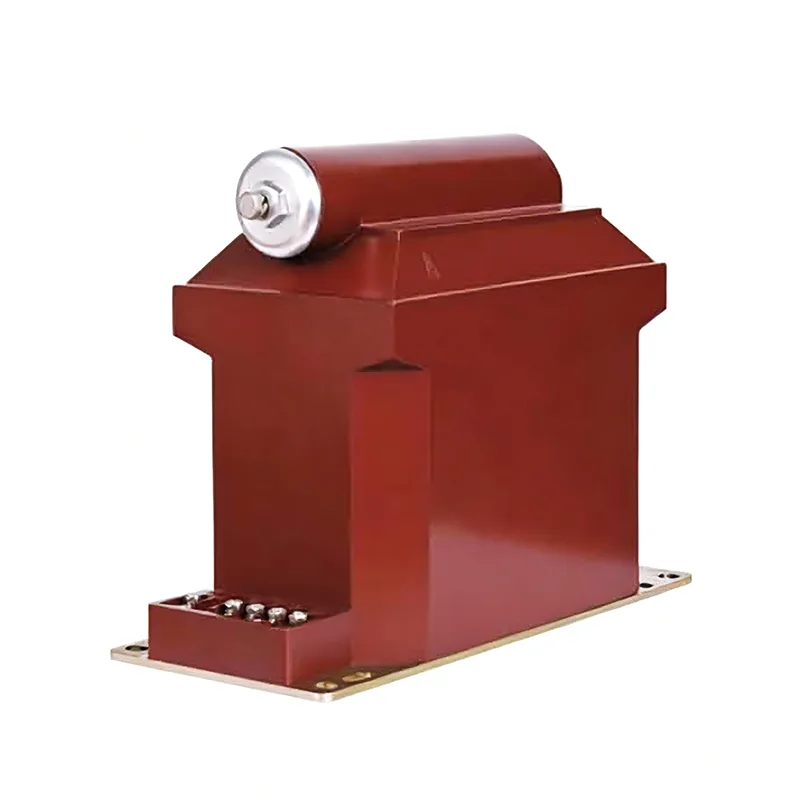

Youbian टिकाऊ 33 kV वोल्टेज ट्रांसफार्मर वोल्टेज तनाव वितरण में सुधार के लिए प्राथमिक और माध्यमिक कॉइल के लिए विशेष वाइंडिंग और परिरक्षण तकनीकों का उपयोग करता है। परतों के बीच उच्च ढांकता हुआ प्रदान करने के लिए प्रत्येक कॉइल को पॉलिएस्टर फिल्म के साथ सावधानीपूर्वक इन्सुलेट किया जाता है। पूर्ण वाइंडिंग संरचना और डबल रिंग आयरन कोर को सपोर्ट फ्रेम पर इकट्ठा करें।
1. परिचालन में लाने से पहले, 1.33 केवी वोल्टेज ट्रांसफार्मर को नियमों में निर्दिष्ट वस्तुओं के अनुसार परीक्षण और निरीक्षण से गुजरना होगा। उदाहरण के लिए, ध्रुवीयता माप, कनेक्शन समूह, इन्सुलेशन शेकिंग, परमाणु चरण अनुक्रम, आदि।
2. वोल्टेज ट्रांसफार्मर की वायरिंग की शुद्धता सुनिश्चित होनी चाहिए। प्राथमिक वाइंडिंग को परीक्षण किए गए सर्किट के समानांतर में जोड़ा जाना चाहिए, और द्वितीयक वाइंडिंग को कनेक्टेड माप उपकरण, रिले सुरक्षा उपकरण या स्वचालित डिवाइस के वोल्टेज कॉइल के समानांतर में जोड़ा जाना चाहिए। साथ ही ध्रुवता की शुद्धता पर भी ध्यान देना चाहिए।
3. 33 केवी वोल्टेज ट्रांसफार्मर के सेकेंडरी साइड से जुड़े लोड की क्षमता उचित होनी चाहिए, और वोल्टेज ट्रांसफार्मर के सेकेंडरी साइड से जुड़े लोड की क्षमता उसकी रेटेड क्षमता से अधिक नहीं होनी चाहिए, अन्यथा इससे ट्रांसफार्मर की त्रुटि बढ़ जाएगी और माप सटीकता प्राप्त करना मुश्किल हो जाएगा।
4. 4.33 केवी वोल्टेज ट्रांसफार्मर के द्वितीयक पक्ष पर शॉर्ट सर्किट की अनुमति नहीं है। वोल्टेज ट्रांसफार्मर के अंदर छोटे प्रतिबाधा के कारण, यदि सेकेंडरी सर्किट शॉर्ट सर्किट हो जाता है, तो एक बड़ा करंट उत्पन्न होगा, जो सेकेंडरी उपकरण को नुकसान पहुंचाएगा और यहां तक कि व्यक्तिगत सुरक्षा को भी खतरे में डाल देगा। सेकेंडरी साइड शॉर्ट सर्किट से होने वाले नुकसान से खुद को बचाने के लिए वोल्टेज ट्रांसफार्मर को सेकेंडरी साइड पर फ़्यूज़ से सुसज्जित किया जा सकता है। जहां संभव हो, ट्रांसफार्मर की हाई-वोल्टेज वाइंडिंग या लीड तारों में खराबी के कारण प्राथमिक प्रणाली की सुरक्षा को खतरे में डालने से हाई-वोल्टेज पावर ग्रिड को बचाने के लिए प्राथमिक तरफ फ़्यूज़ भी स्थापित किए जाने चाहिए।
5. माप उपकरणों और रिले के संपर्क में आने पर लोगों की सुरक्षा सुनिश्चित करने के लिए, वोल्टेज ट्रांसफार्मर की द्वितीयक वाइंडिंग में एक ग्राउंडिंग पॉइंट होना चाहिए। क्योंकि ग्राउंडिंग के बाद, जब प्राथमिक और द्वितीयक वाइंडिंग के बीच इन्सुलेशन क्षतिग्रस्त हो जाता है, तो यह उच्च वोल्टेज को उपकरणों और रिले में व्यक्तिगत सुरक्षा को खतरे में डालने से रोक सकता है।
6. वोल्टेज ट्रांसफार्मर का द्वितीयक पक्ष शॉर्ट सर्किट नहीं होना चाहिए।
इन्सुलेशन और सुरक्षा के लिए, घटक स्वचालित रूप से वैक्यूम दबाव को हाइड्रोफोबिक साइक्लोएलिफैटिक एपॉक्सी राल (एचसीईपी) में डाला जाता है। एचसीईपी सामग्री में शारीरिक शक्ति बनाए रखते हुए उत्कृष्ट चाप प्रक्षेपवक्र, ओजोन और पराबैंगनी प्रतिरोध होता है। एचसीईपी के हाइड्रोफोबिक सतह गुण आर्द्र, नम या प्रदूषित वातावरण में इसके अत्यधिक विश्वसनीय प्रदर्शन को सुनिश्चित करते हैं।
35KV वितरण लाइनों, कोयला खदानों, बिजली संयंत्रों, रेलवे और कारखानों के लिए इस्तेमाल किया जा सकता है।
33 केवी वोल्टेज ट्रांसफार्मर सख्ती से IEC60044-2 का अनुपालन करता है; आईईसी 61869-1，3； एएनएसआई/आईईईई सी57.13。
रेलवे; कोयला खदानें; बिजली मीटर; बिजली संयंत्र; बिजली ऊर्जा मीटर; बिजली स्टेशन; मध्यम वोल्टेज स्विचगियर; तेल और गैस कंपनियां; बिजली वितरण बॉक्स; बिजली वितरण प्रणाली; एयर इंसुलेटेड कैबिनेट; रिंग नेटवर्क कैबिनेट; मापने का उपकरण; बिजली ब्यूरो; मध्यम वोल्टेज बिजली गुणवत्ता विश्लेषक; औद्योगिक और खनन उद्यम;
वज़न: 50KG;
सेवा जीवन: 30 वर्ष;
सामग्री: एपॉक्सी रेज़िन (एचसीईपी);
रेटेड वोल्टेज 36 केवी तक;
सटीकता स्तर: 0.2 0.5 6पी 3पी;
33KV 35KV 36KV इनडोर अनुप्रयोग;
एकल पोल वोल्टेज ट्रांसफार्मर डिजाइन;
प्रतिबंधित थर्मल आउटपुट (वीए): 300वीए/600वीए;
उचित संरचना, मजबूत संरचना;
रेटेड वोल्टेज अनुपात: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;
200 केवी तक रेटेड बेसिक इंसुलेशन लेवल (बीआईएल);
उत्कृष्ट शॉर्ट-सर्किट और गर्मी प्रतिरोध;
