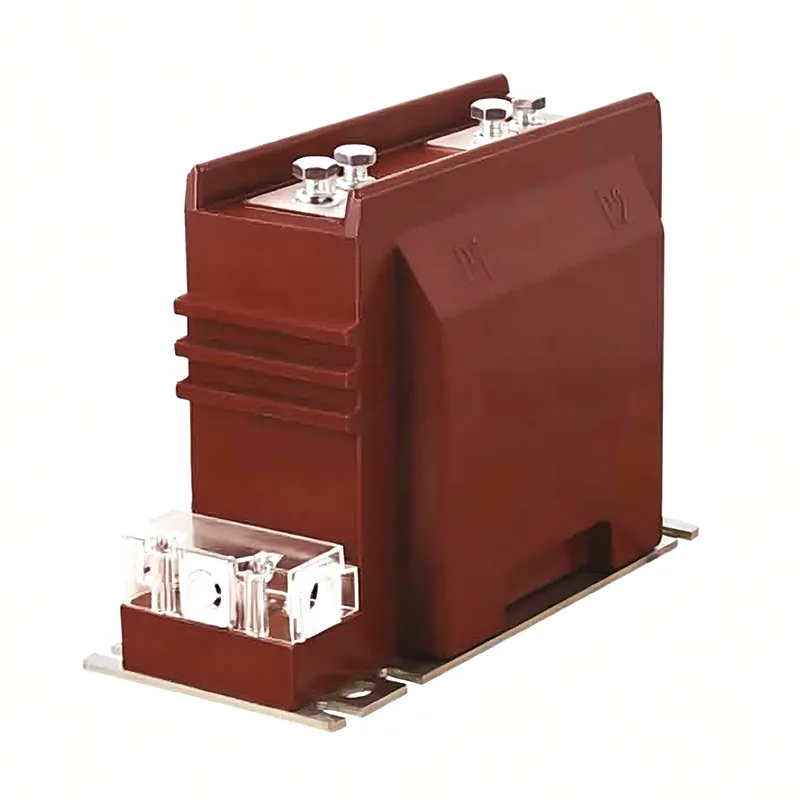

यूबियन का उच्च गुणवत्ता वाला 11 केवी करंट ट्रांसफार्मर वर्तमान रूपांतरण और विद्युत अलगाव में भूमिका निभाता है। बिजली उत्पादन, परिवर्तन, पारेषण, वितरण और उपभोग लाइनों में करंट बहुत भिन्न होता है, कुछ एम्पीयर से लेकर हजारों एम्पीयर तक। माप, सुरक्षा और नियंत्रण की सुविधा के लिए, इसे अपेक्षाकृत समान धारा में परिवर्तित करना आवश्यक है। इसके अलावा, लाइन पर वोल्टेज आम तौर पर उच्च होता है, और प्रत्यक्ष माप बहुत खतरनाक होता है। दाहू इलेक्ट्रिक आपको नवीनतम, सबसे अधिक बिकने वाले, किफायती और उच्च गुणवत्ता वाले 11 केवी करंट ट्रांसफार्मर खरीदने के लिए हमारे कारखाने में सादर आमंत्रित करता है। हम आपके साथ काम करने के लिए तत्पर हैं।
पहला अक्षर: एल - वर्तमान ट्रांसफार्मर
दूसरा अक्षर: ए - दीवार शैली के माध्यम से; जेड-स्तंभ प्रकार; एम-बसबार प्रकार; डी - सिंगल टर्न थ्रू टाइप; वी - उलटी संरचना; जे - शून्य अनुक्रम
ग्राउंडिंग का पता लगाने के प्रयोजनों के लिए; डब्ल्यू - प्रदूषण विरोधी; आर - नंगे घुमावदार प्रकार
तीसरा अक्षर: Z - एपॉक्सी राल कास्टिंग प्रकार; सी - सिरेमिक इन्सुलेशन; क्यू - गैस अछूता माध्यम; डब्ल्यू - माइक्रो कंप्यूटर सुरक्षा के लिए विशेष
चौथा अक्षर: बी - सुरक्षा स्तर के साथ; सी - विभेदक सुरक्षा; डी-डी स्तर; प्रश्न - उन्नत प्रकार; जे - उन्नत ZG
पाँचवाँ अंक: वोल्टेज स्तर उत्पाद क्रमांक
चयन का आधार
रेटेड वोल्टेज
वर्तमान ट्रांसफार्मर का रेटेड वोल्टेज इंस्टॉलेशन पॉइंट लाइन के रेटेड वोल्टेज से अधिक होना चाहिए।
प्रत्येक व्यक्ति को लोड के आधार पर वर्तमान आईसी की गणना करनी चाहिए और वर्तमान ट्रांसफार्मर अनुपात का चयन करना चाहिए। वर्तमान ट्रांसफार्मर के प्राथमिक पक्ष के रेटेड वर्तमान अनुपात के लिए विभिन्न विनिर्देश हैं (जैसे कि 20, 30, 40, 50, 75, 100, 150, 2 × ए/सी), और द्वितीयक पक्ष का रेटेड वर्तमान आमतौर पर 1 ए या 5 ए है। उनमें से, 2 × ए/सी इंगित करता है कि एक ही उत्पाद के लिए दो वर्तमान अनुपात हैं, जिन्हें उत्पाद के कनेक्टिंग टुकड़ों की वायरिंग विधि को बदलकर प्राप्त किया जा सकता है। जब श्रृंखला में जोड़ा जाता है, तो वर्तमान अनुपात a/c होता है, और जब समानांतर में जोड़ा जाता है, तो वर्तमान अनुपात 2 × a/C होता है। सामान्य तौर पर, वर्तमान ट्रांसफार्मर को मापने के लिए वर्तमान रूपांतरण अनुपात का चयन यह सुनिश्चित करना चाहिए कि उनका रेटेड वर्तमान I1n लाइन में लोड वर्तमान (यानी, गणना की गई आईसी) से कम नहीं है। यदि लाइन में लोड गणना धारा 350ए है, तो धारा ट्रांसफार्मर का रूपांतरण अनुपात 400/5 के रूप में चुना जाना चाहिए। सुरक्षा के लिए उपयोग किए जाने वाले 11 केवी वर्तमान ट्रांसफार्मर की सटीकता आवश्यकताओं को सुनिश्चित करने के लिए, परिवर्तन अनुपात को बड़ा करने के लिए चुना जा सकता है।
सटीकता स्तर चयन का सिद्धांत: बिलिंग और मीटरिंग के लिए उपयोग किए जाने वाले वर्तमान ट्रांसफार्मर का सटीकता स्तर 0.5 स्तर से कम नहीं होना चाहिए; प्रत्येक इनकमिंग और आउटगोइंग सर्किट में लोड करंट के परिमाण की निगरानी के लिए उपयोग किए जाने वाले एमीटर को 1.0-3.0 स्तर के करंट ट्रांसफार्मर का उपयोग करना चाहिए। यह सुनिश्चित करने के लिए कि सटीकता त्रुटि निर्दिष्ट मान से अधिक न हो, वर्तमान ट्रांसफार्मर का द्वितीयक भार (वोल्ट एम्पीयर) आमतौर पर सत्यापित किया जाता है, और ट्रांसफार्मर का द्वितीयक भार S2 रेटेड भार S2n से अधिक नहीं है, ताकि चयनित सटीकता की गारंटी दी जा सके। सटीकता सत्यापन सूत्र: S2 ≤ S2n।
